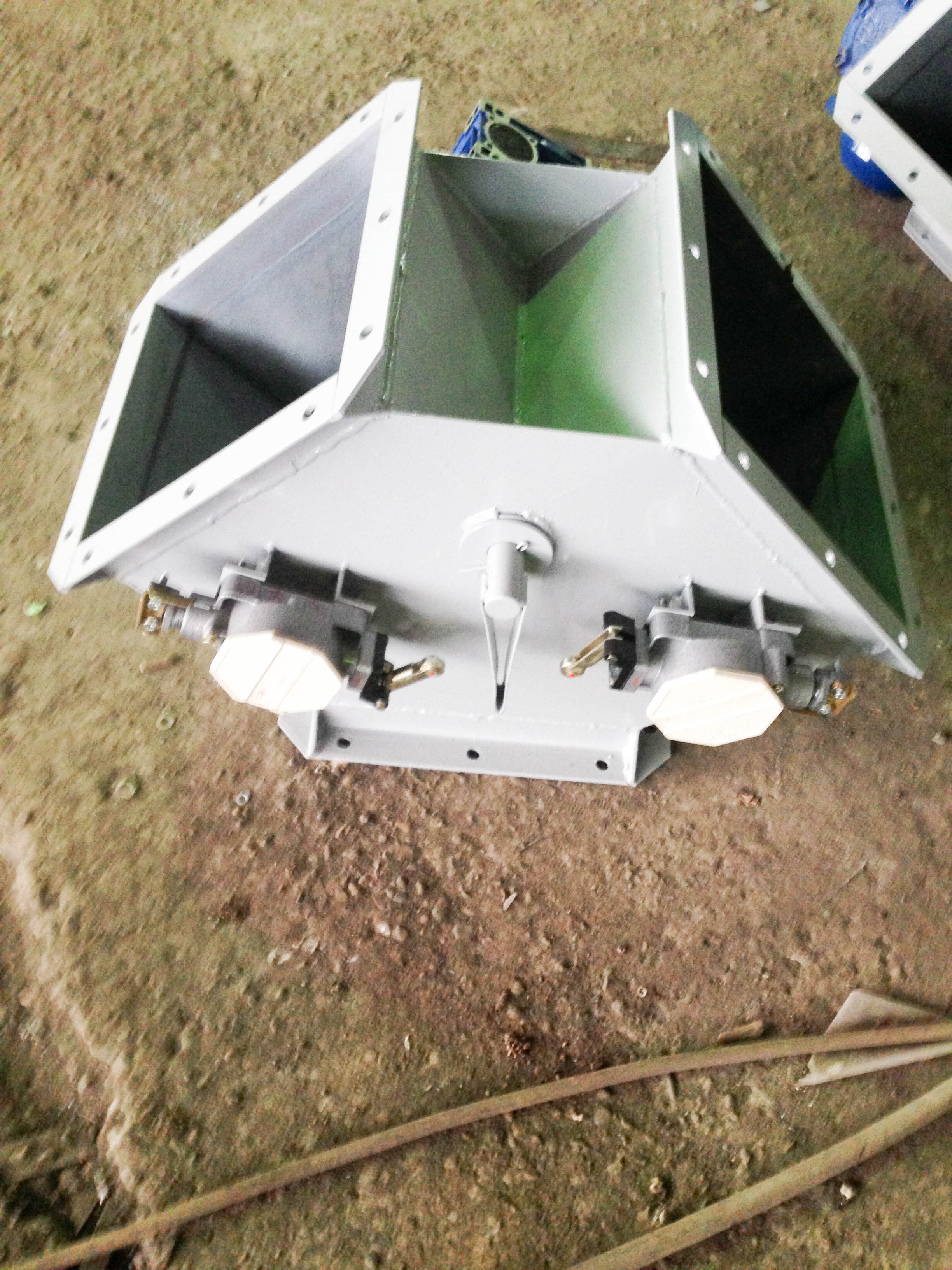

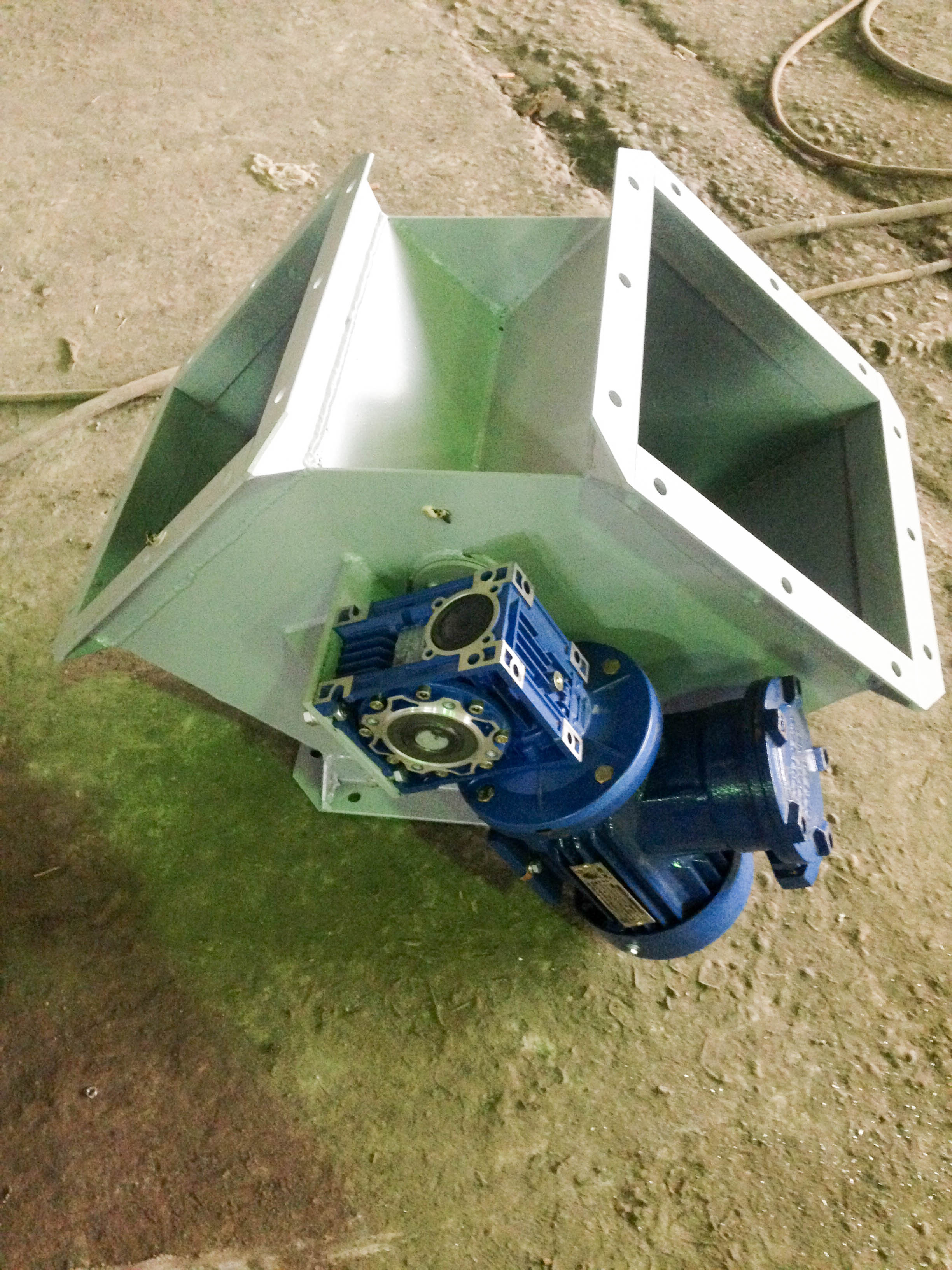

Клапан во взрывозащищенном исполнении

Клапан перекидной футерованный

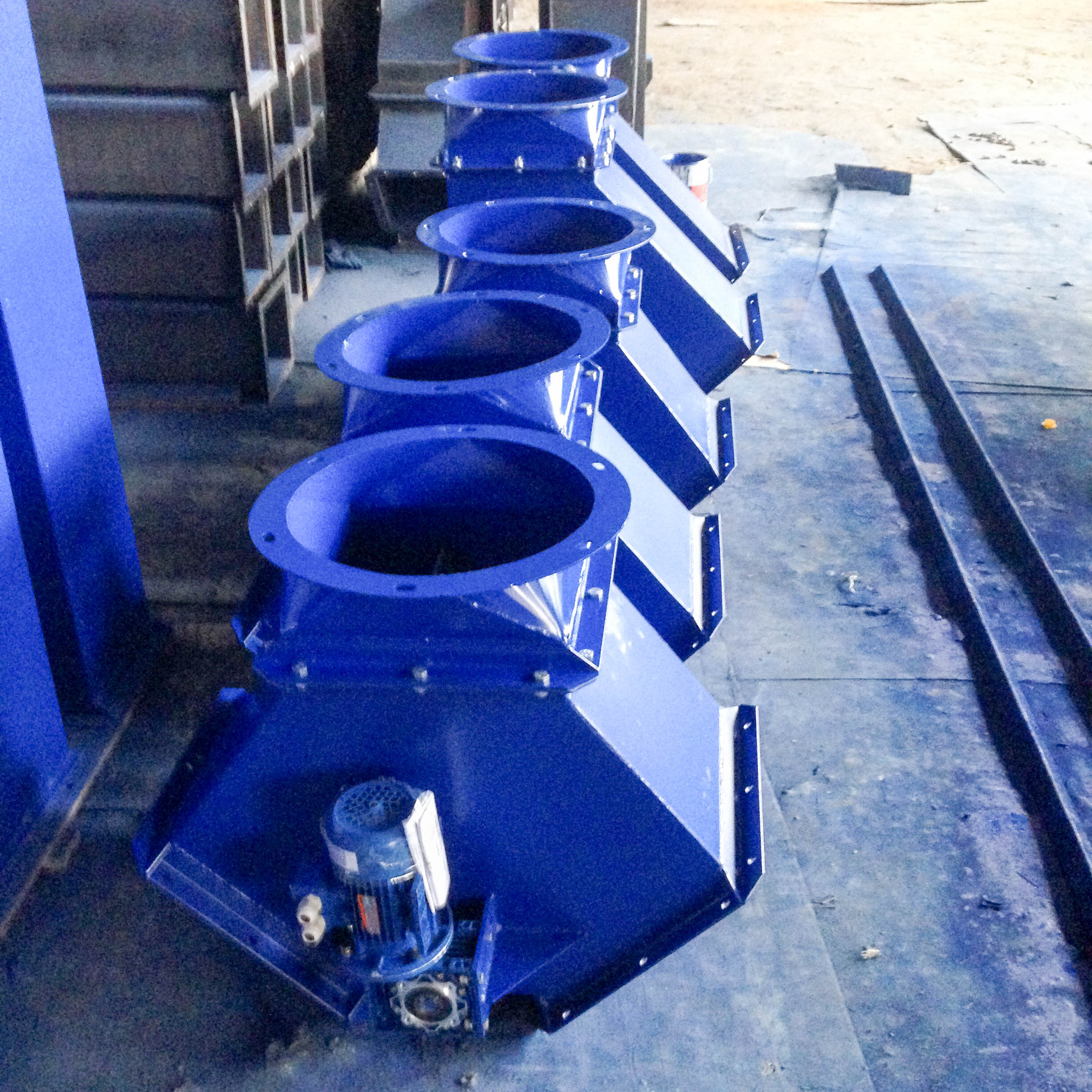

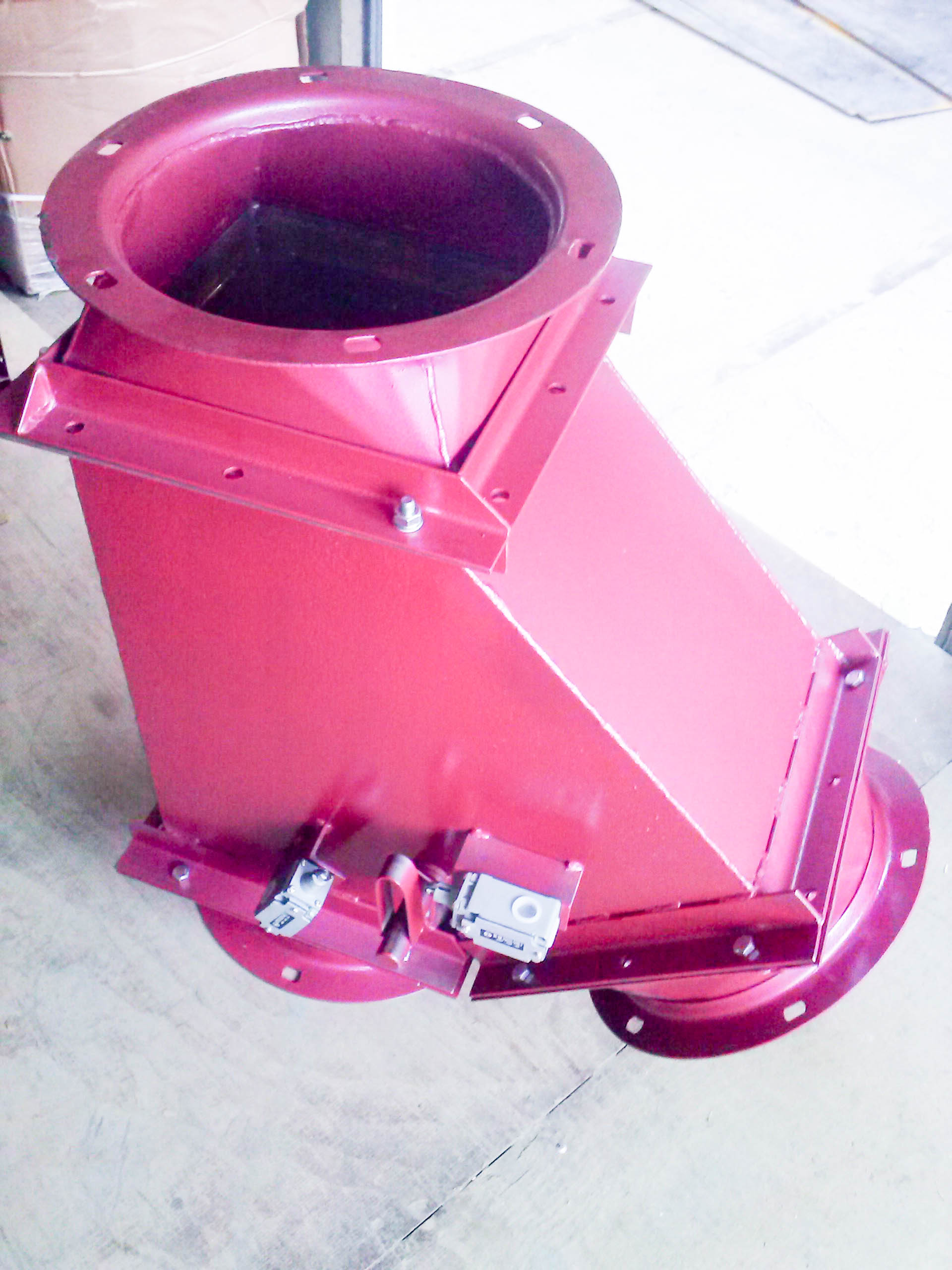

Клапана различного сечения и формы

Главным назначением передвижного клапана является изменение направлений движения продуктов по самотечным трубопроводам и вертикальным воздуховодам.

Классификация перекидных клапанов

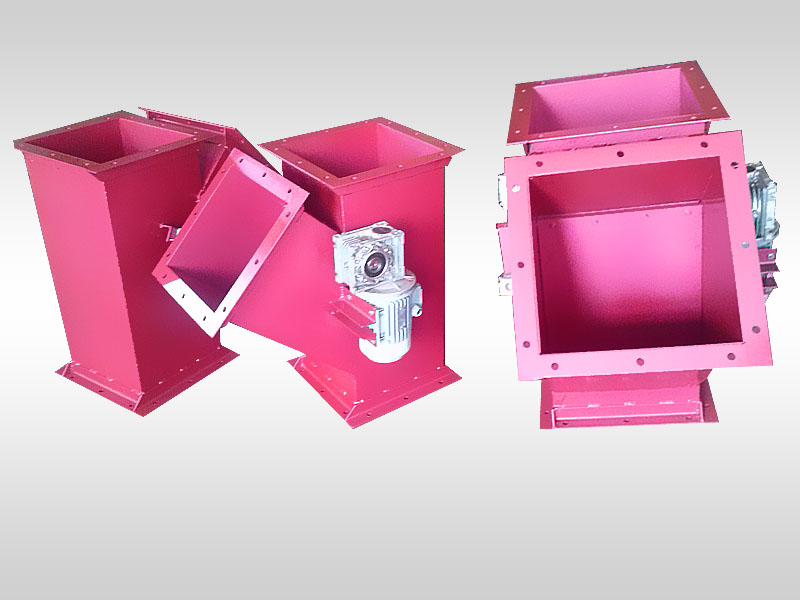

Клапан перекидной бывает двух типов. На сегодняшний день изготавливают устройства, оснащенные ручным или электрическим приводом. Существует несколько видов перекидных клапанов – односторонние, двухсторонние, с различным сечением – квадратные или круглые и с различным углом наклона. Сварной комплекс, изготовленный из высококачественной стали, а также привод и перекидная заслонка составляют комплекс такого устройства. Основу привода составляет специальный рычаг, соединенный с валом заслонки. Конечный выключатель и мотор-редуктор – это комплекс электропривода.

Клапан перекидной может быть установлен в местах, где есть вертикальные воздуховоды в соответствии с определенными условиями:

1. Уровень давления не должен превышать 1500 Па.
2. Высота помещения не более трех метров.
3. Диапазон скорости воздушного потока составляет 5-20 м/с.

Особенностью таких устройств является способность автоматического подключения запасного вентилятора к электрической сети, на случай выхода из строя основного.

Особенности работы устройства

Подшипники, расположенные внутри клапана, оснащены полуосями с полотном. Положение полуосей с полотном ассиметричное по отношению к основной оси. Под воздействием воздушных потоков, ось поворачивает полотно в ту сторону, где открывается клапан. Если основной вентилятор выходит из строя, поток воздуха прекращается, а ось с полотном принимает первоначальное положение. В результате этого клапан закрывается, а к сети подключается запасной вентилятор. На поверхности корпуса расположен указатель, по которому можно узнать работоспособность того или иного канала.

Защита деталей от взрыва, соприкасающихся во время работы устройства, обеспечивается двумя металлами, которые использованы в их производстве – латунь и сталь.

Применение перекидного клапана

Клапана такой конструкции запрещено использовать в воздуховодах:

• С воздушным потоком, где запыленность превышает 100мг/м3.
• В местах перемещения взрывоопасных воздушных масс.
• В трубах с перемещением липких или волокнистых материалов.
• В воздуховодах, где перемещаются материалы, которые в процессе движения могут воспламеняться.
• Применение для транспортировки сред, агрессивных по отношению к сталям углеродным.
