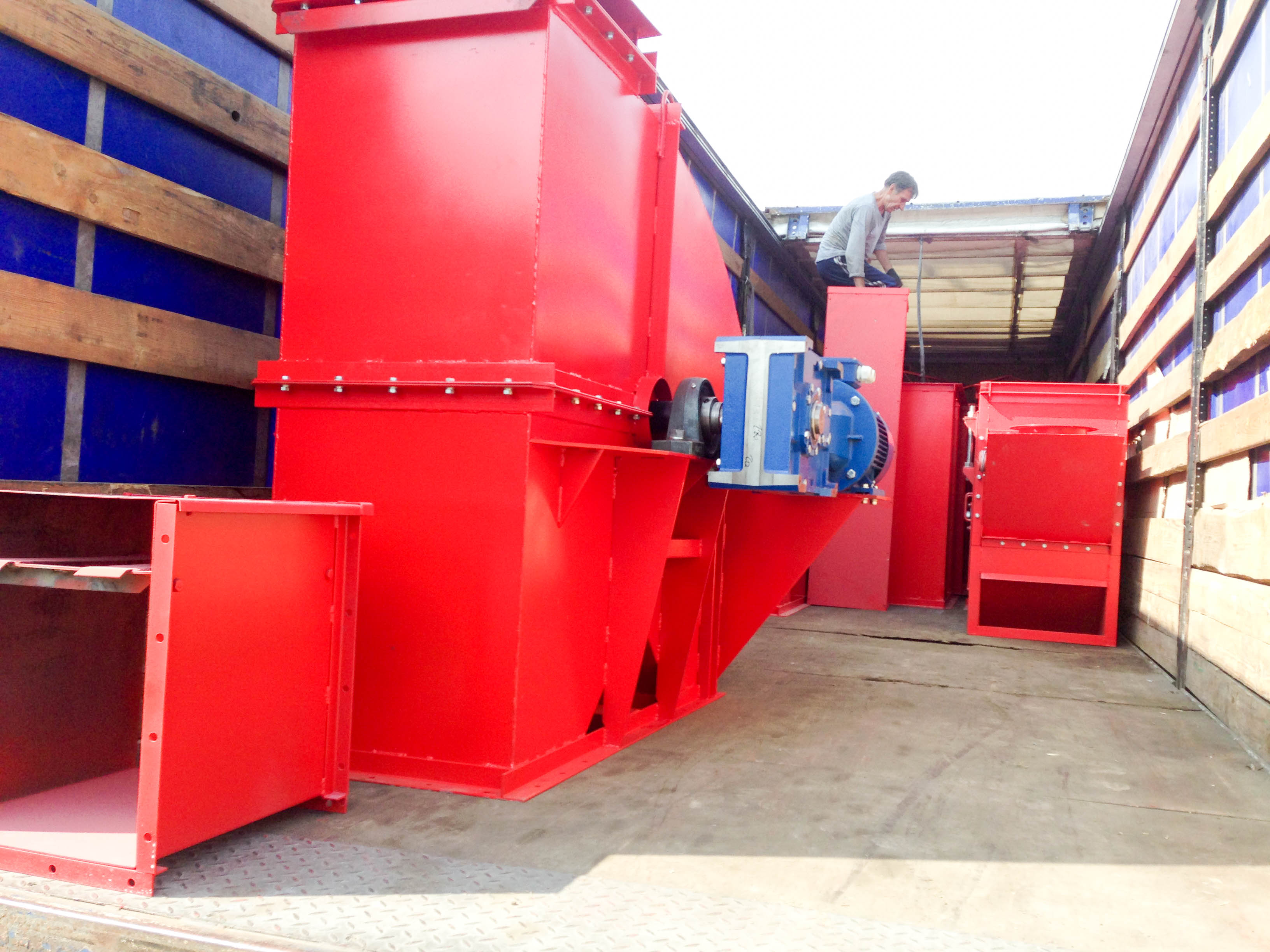

Нории двухпоточные

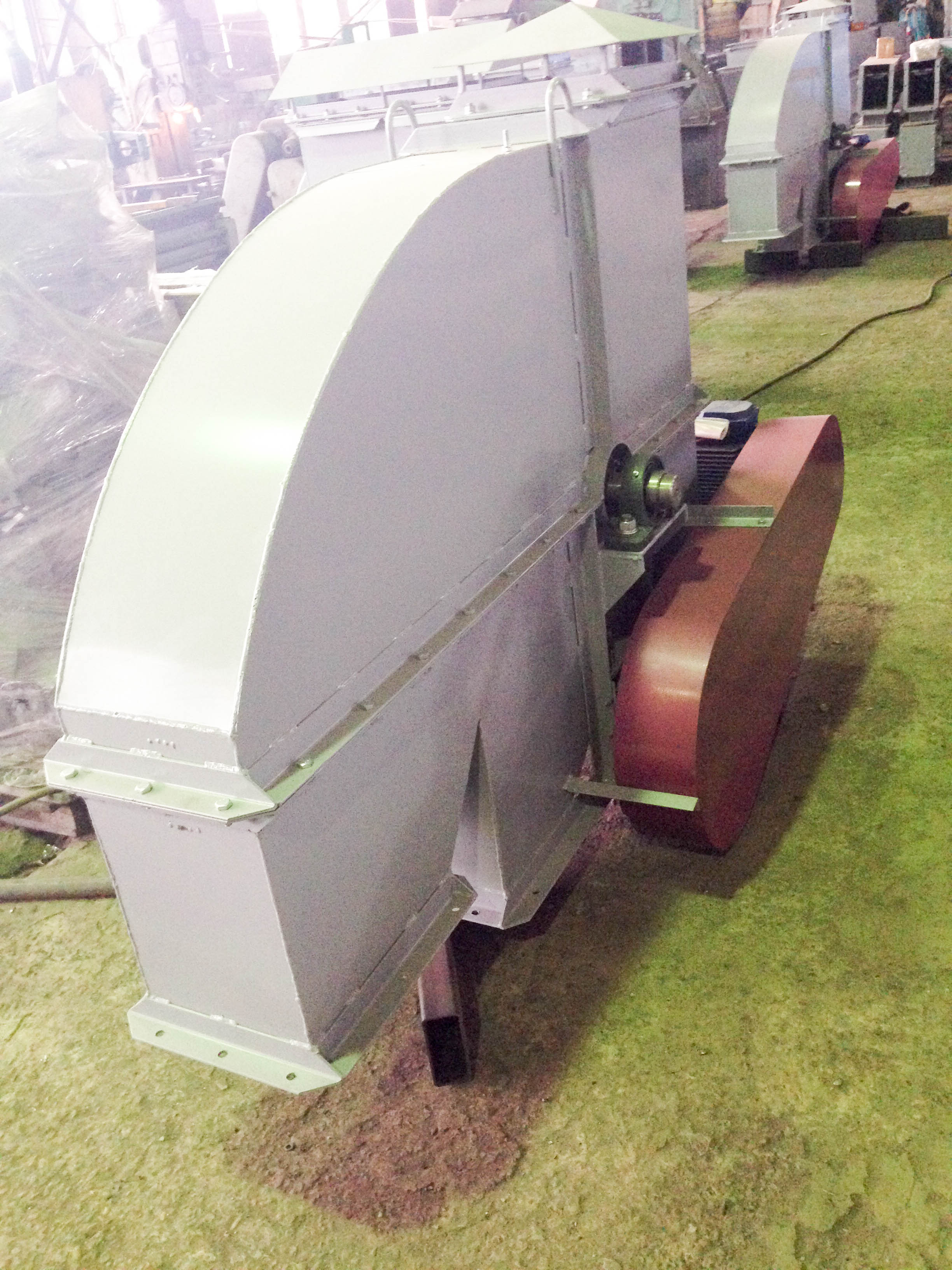

Нории ленточные с приводом клиноременного исполнения

Нории самонесущие

Нории предназначены для вертикального транспортирования зерна, продуктов его переработки и других сыпучих материалов.

Зерновые элеваторы с ковшами (нории) на транспортерной ленте выполняют перемещение зерна из одного места в другое. Например, с их помощью зерно может загружаться в зерноочистительную машину, зерносушилку, бункеры, на транспортерные ленты и так далее.

Принцип работы зерновых норий

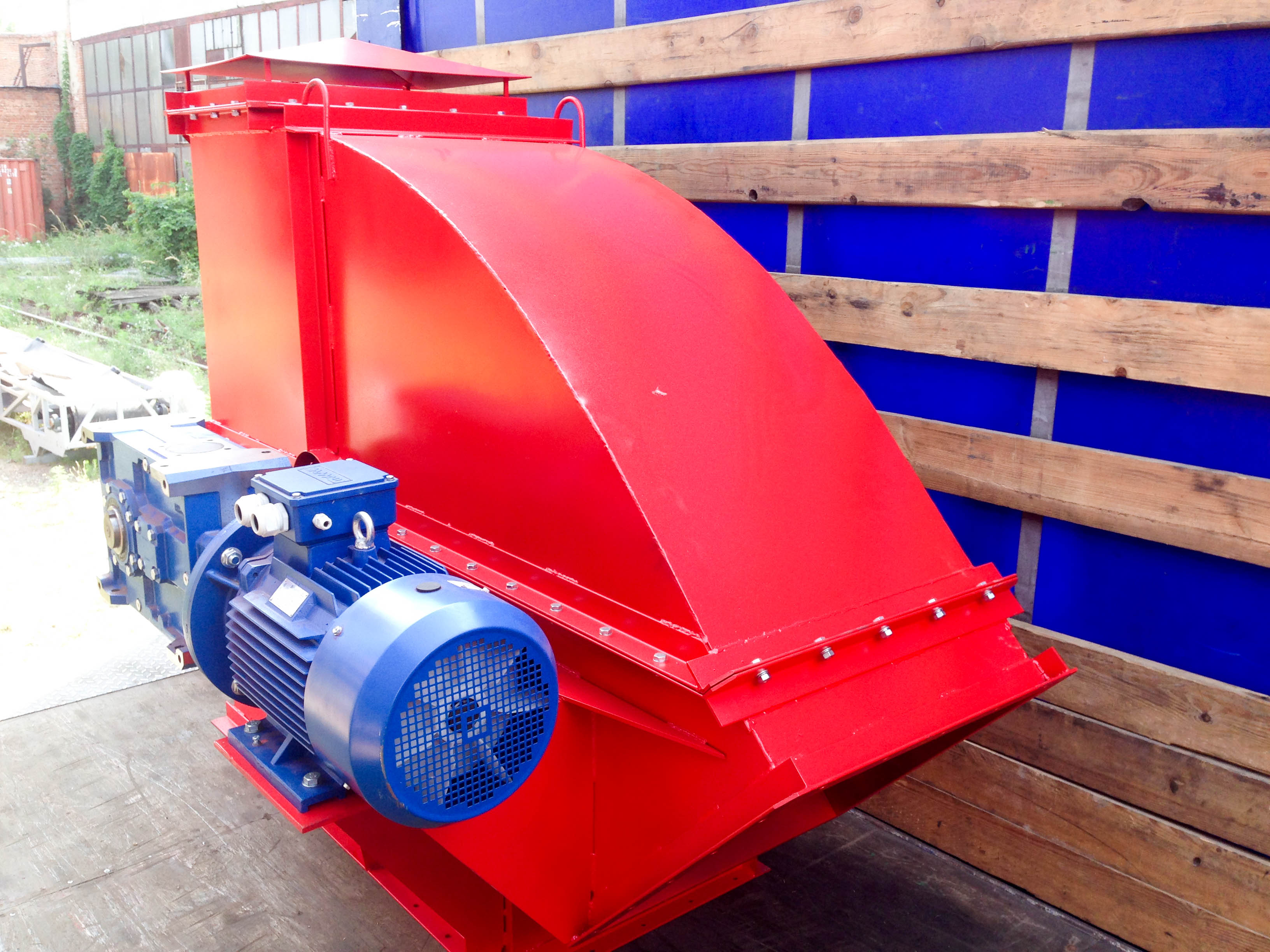

Работает оборудование ленточного типа так. Сначала зерно загружается в приемную емкость-бункер, в котором заключена нижняя головка зернового элеватора. Из него зерно выбирается ковшами, зафиксированными на транспортерной ленте типа БКНЛ-65, которая приводится в движение барабаном, вращаемым двигателем с редуктором или мотором, имеющим контрпривод. Ковши, двигаясь вдоль секций элеватора, поднимают зерно к верхней головке, в которой зерно высыпается из них во время прохождения по верхнему барабану, а затем оно поступает в распределительный механизм головки элеватора.

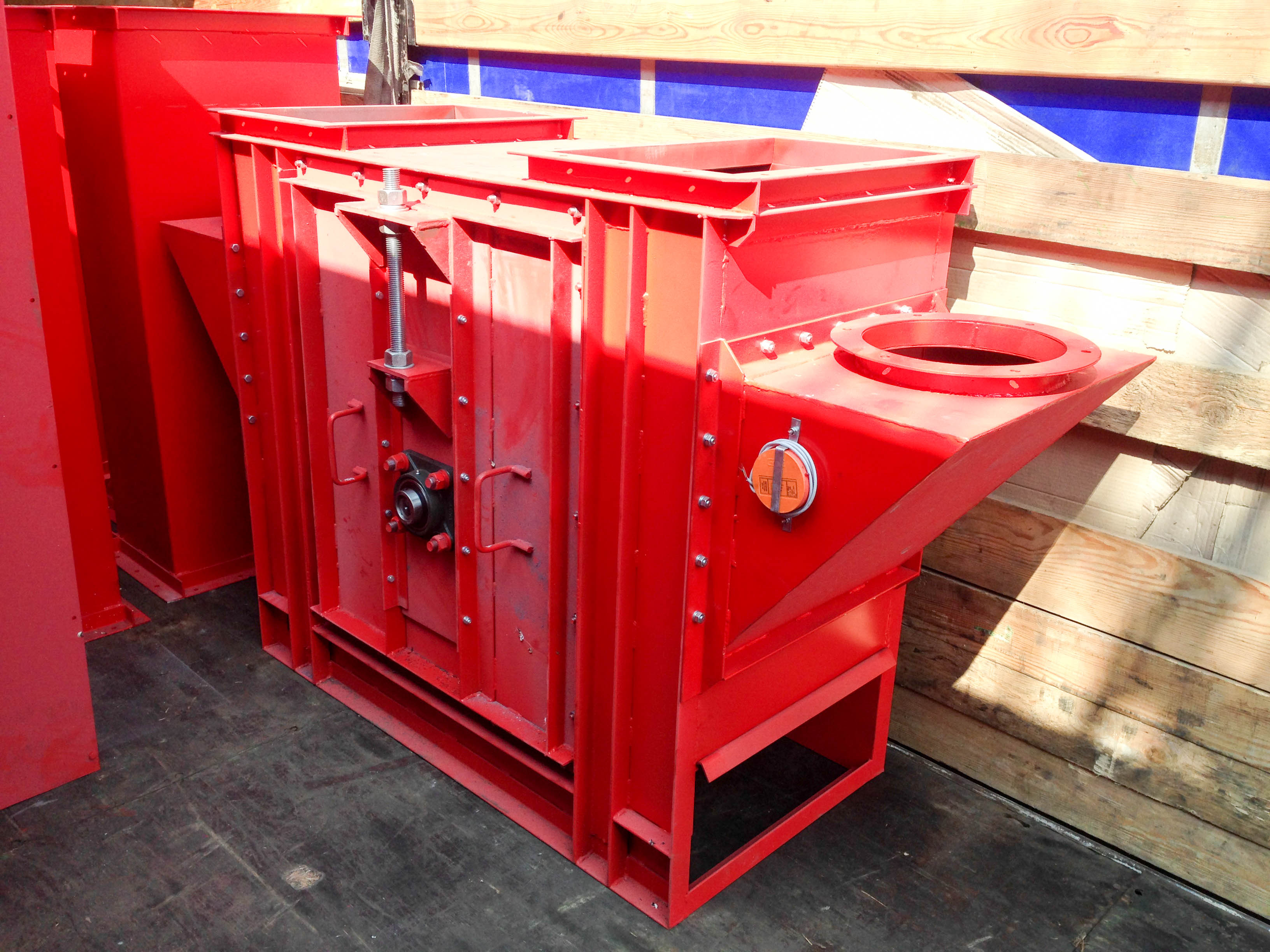

Каждая секция, выпускаемая в стандартном варианте, имеет длину 1 или 2 м, а смотровая секция, как и подмоторная – 1,25 м. Барабан, приводящий в движение ленту, выполнен в виде рифленой бочки, что обеспечивает надежное сцепление транспортерной ленты с его поверхностью. Для регулировки натяжения ленты в нижней головке элеватора имеются два стержня с нарезанной на них резьбой. Высота, указанная в техпаспорте на норию, соответствует высоте подъёма зерна, а вот габариты самого элеватора будут больше на 1,5 метра от указанных данных.

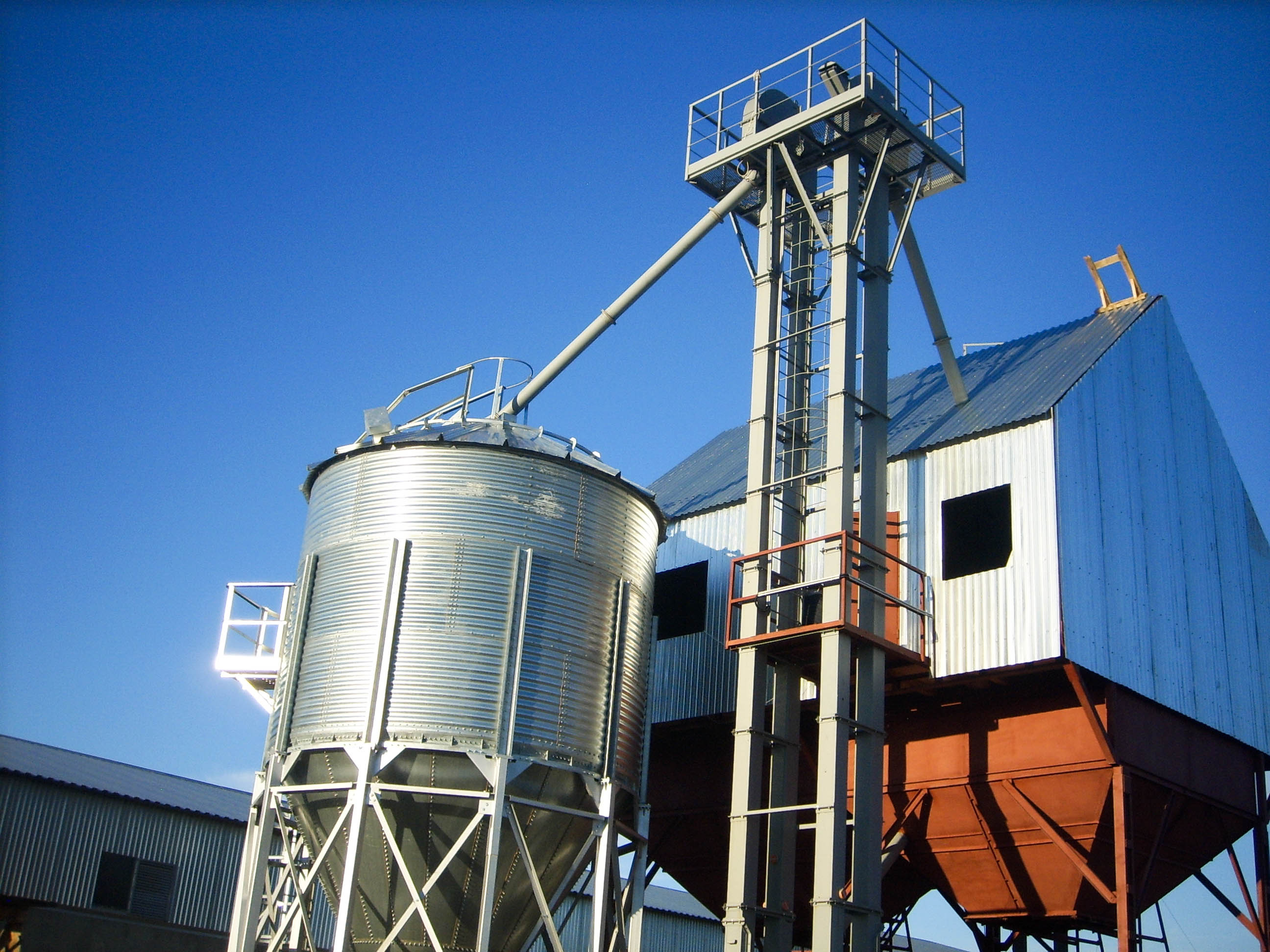

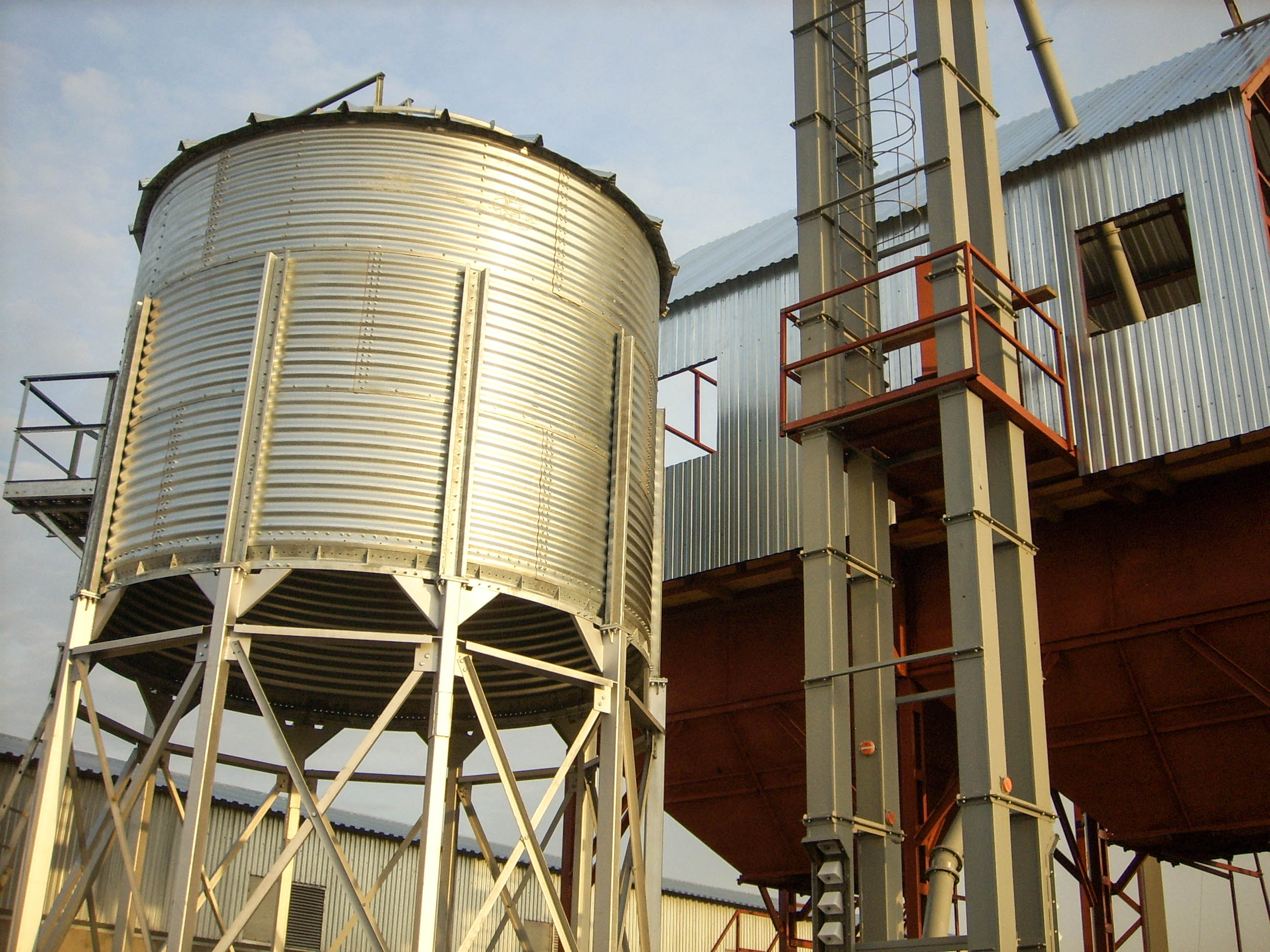

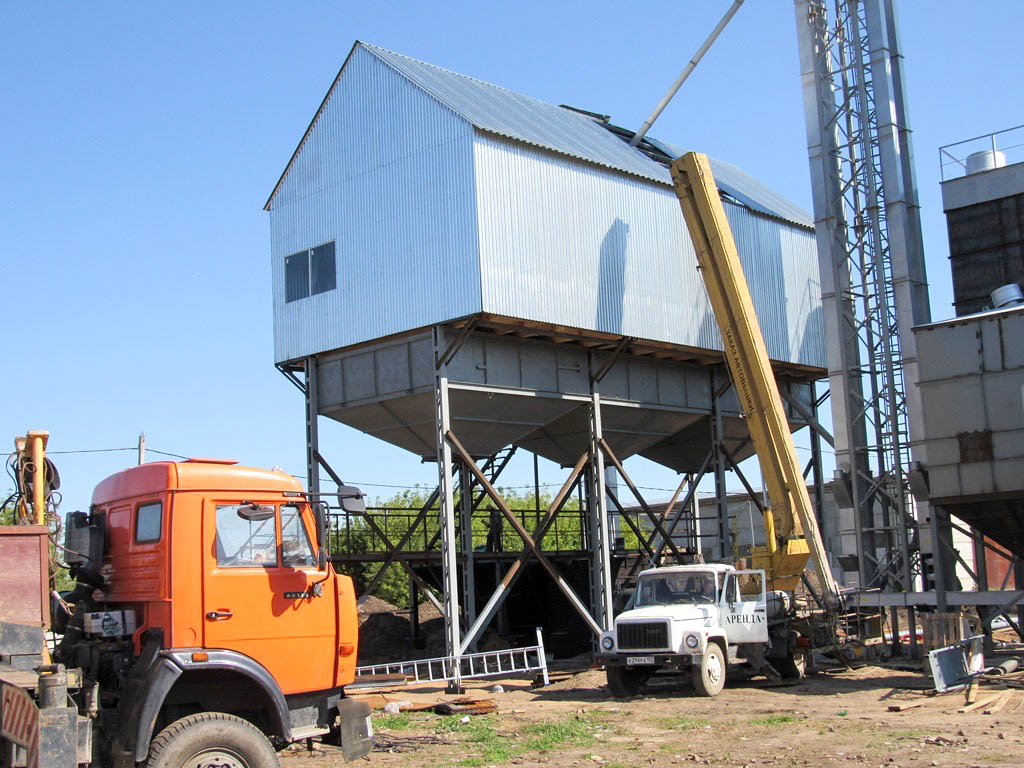

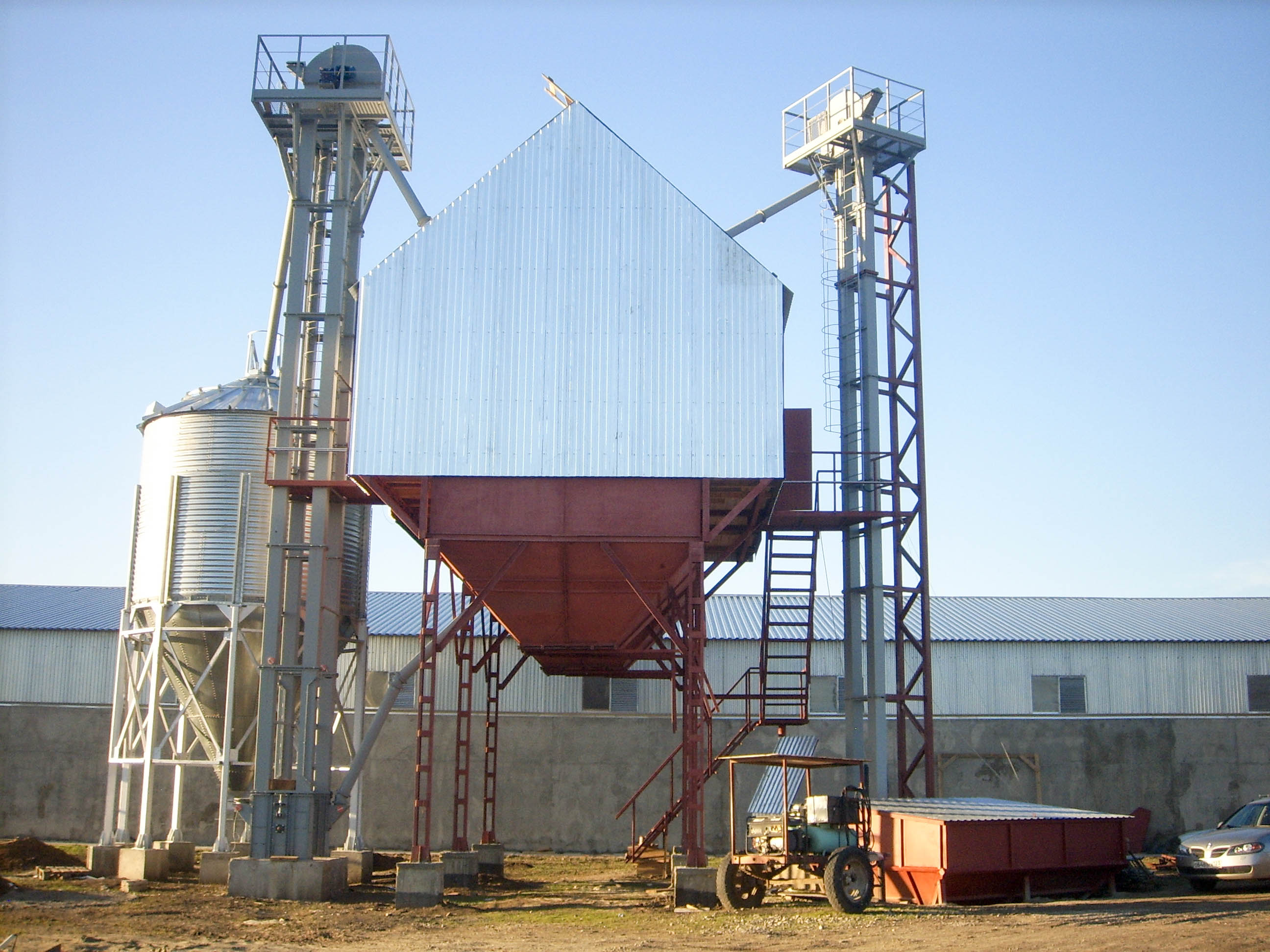

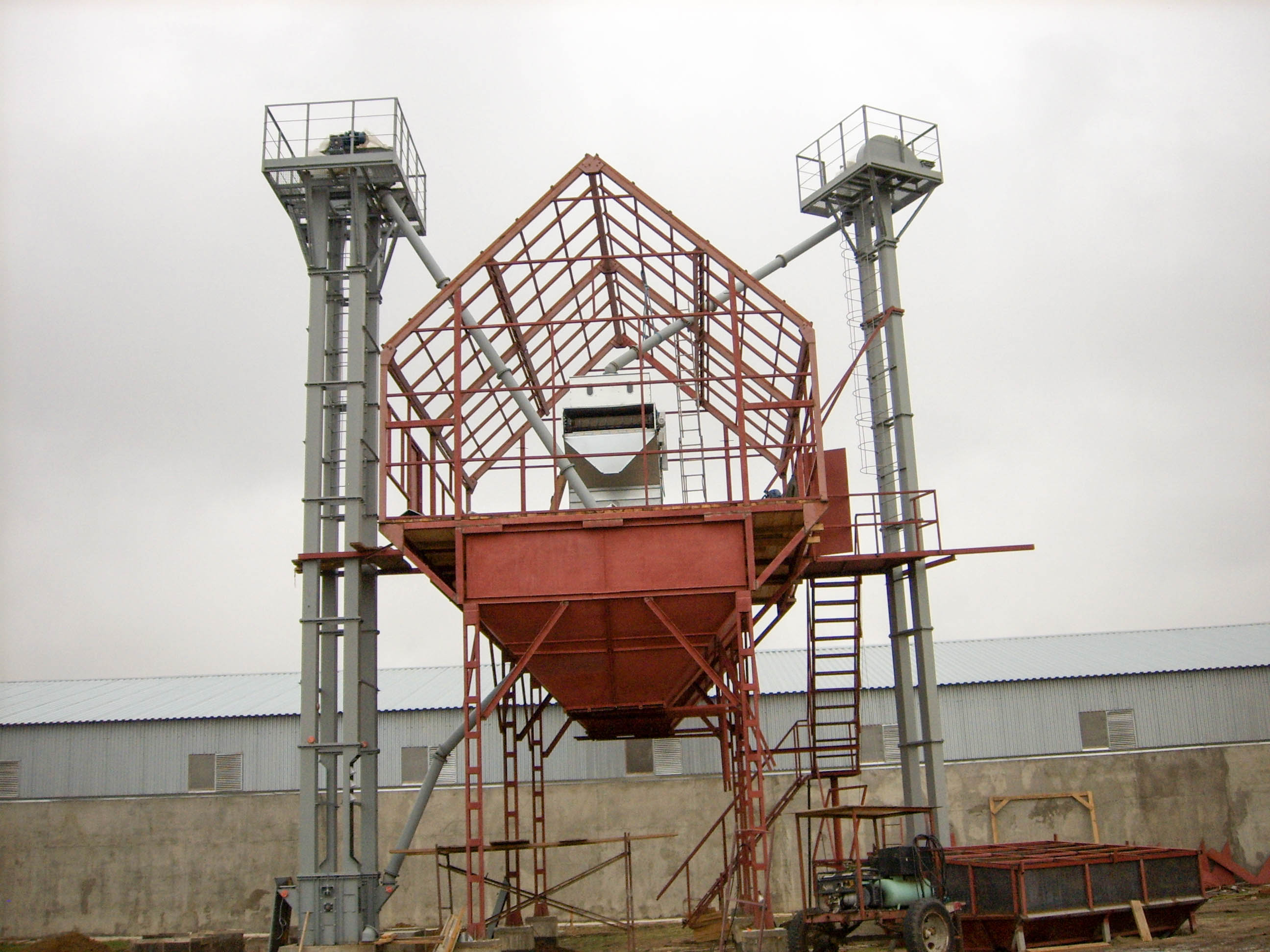

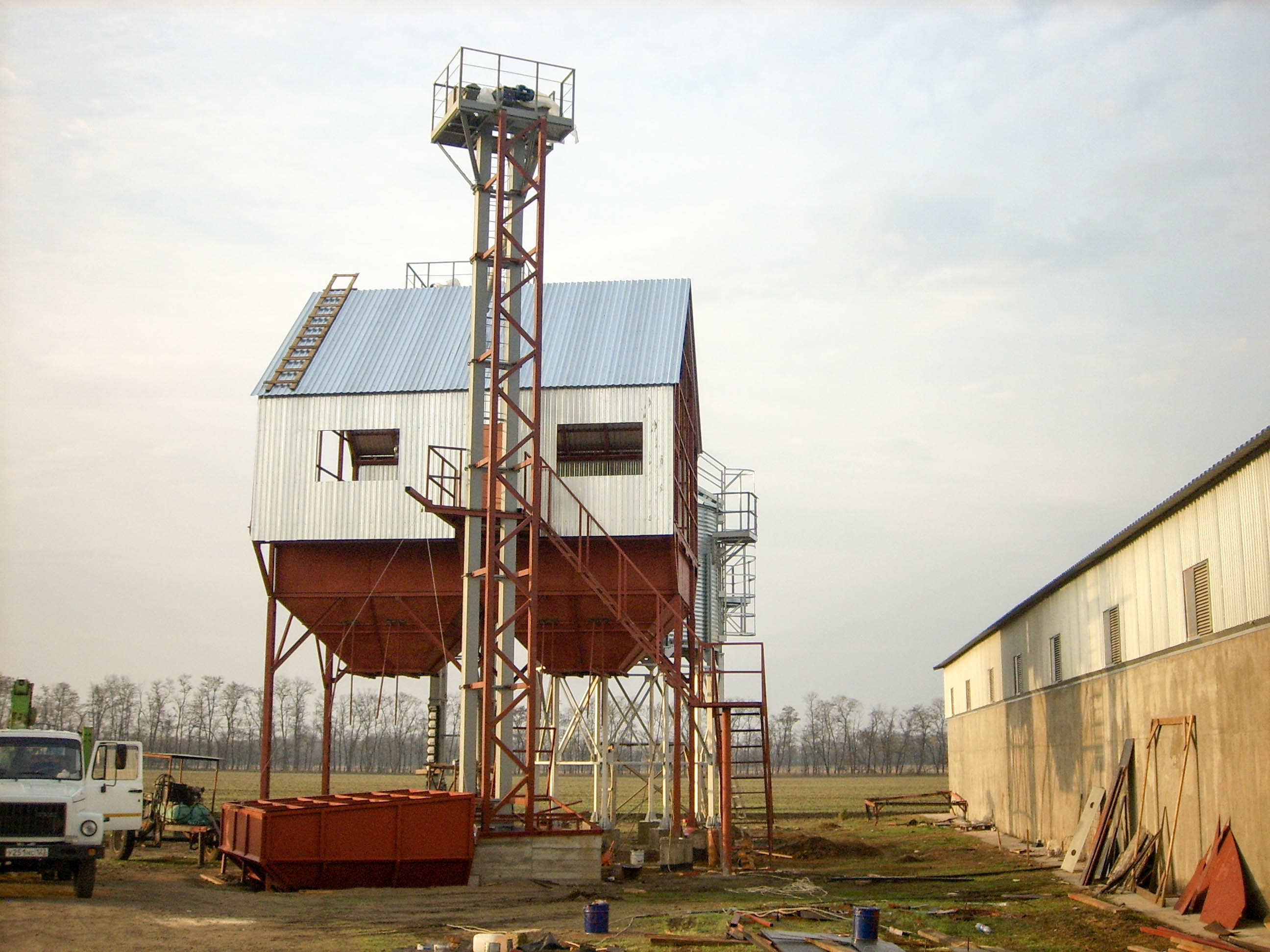

Нория ленточная самонесущая – основа зернового элеватора

НЛС (нория ленточная самонесущая) обеспечивает вертикальный подъем различных материалов сыпучего характера (зерно, семена различных культур, комбикорма) туда, где осуществляется хранение этого материала для его дальнейшей переработки и использованию. Выпускаемый нами зерновой элеватор такого типа соответствует требованиям второй группы условий эксплуатации по коррозийной активности окружающей среды согласно ГОСТ 15150-69.

Оборудование нории зерновой может применяться не только на площадках открытого типа, но и в закрытых помещениях, где есть отопление или без такового (в диапазоне температур окружающего воздуха от -40° до +40° С). При этом помещения должны иметь нормальную запыленность, а также соответствовать требованиям по пожароопасности, предъявляемым помещениям, относящимся к категории «Б» согласно СНиП 11-90-81.

Кроме применения в агропромышленном комплексе, данное оборудование может с успехом применяться для перемещения сыпучих материалов, имеющих физико-механические характеристики, аналогичные зерновым.

Поскольку вся конструкция элеватора имеет достаточную жесткость, то при ее монтаже не применяется отдельная рама для монтирования на ней головок нории, а также не требуется установка межсекционых прокладок.

Зерновой элеватор (нория) имеет в своем составе:

• устройство, контролирующее скорость движения ленты;
• датчик подпора;
• датчики контроля над прохождением ленты по барабану;
• экстренное торможение всех механизмов при внезапной остановке ленты, которое не даст ленте начать двигаться в обратном направлении.

Если у вас помещение имеет высокий класс взрывоопасности, то мы можем укомплектовать наше оборудование взрыворазрядителями.

Все элементы корпуса нории (по вашему желанию) могут быть изготовлены из листов оцинкованной ил нержавеющей стали. Вы можете заказать, чтобы ковши, смонтированные на транспортерной ленте, были изготовлены из полимерных материалов. Дополнительно может устанавливаться на норию и векторный частотный преобразователь, позволяющий осуществлять плавный запуск ленты, а также плавную регулировку скорости её движения.

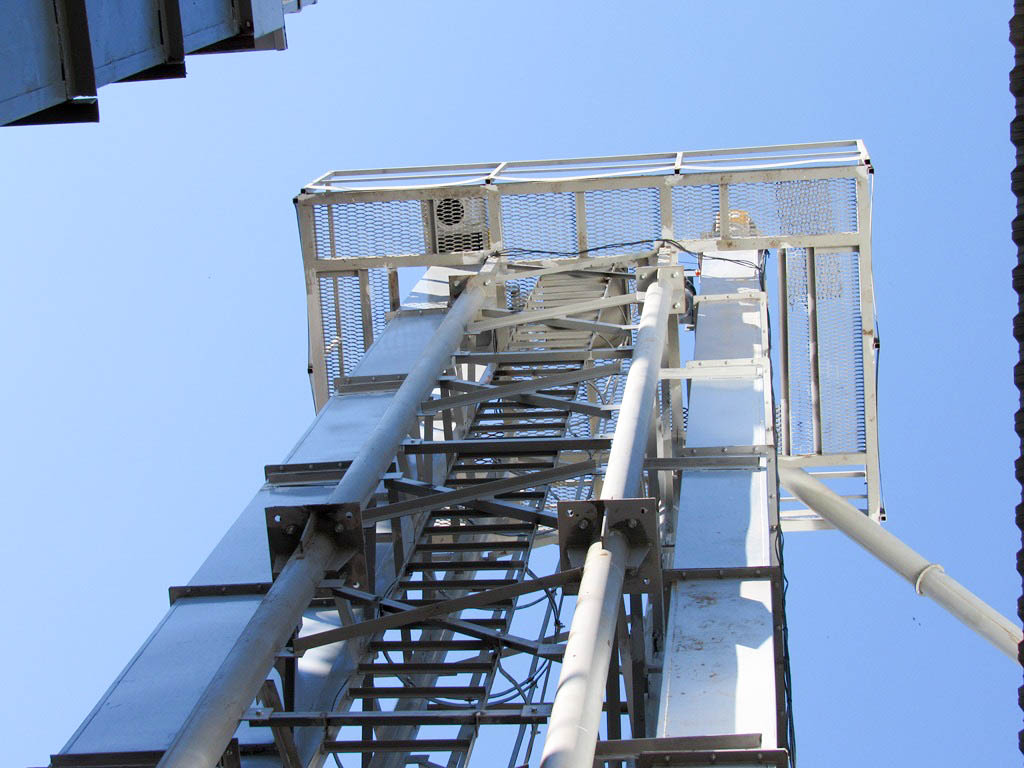

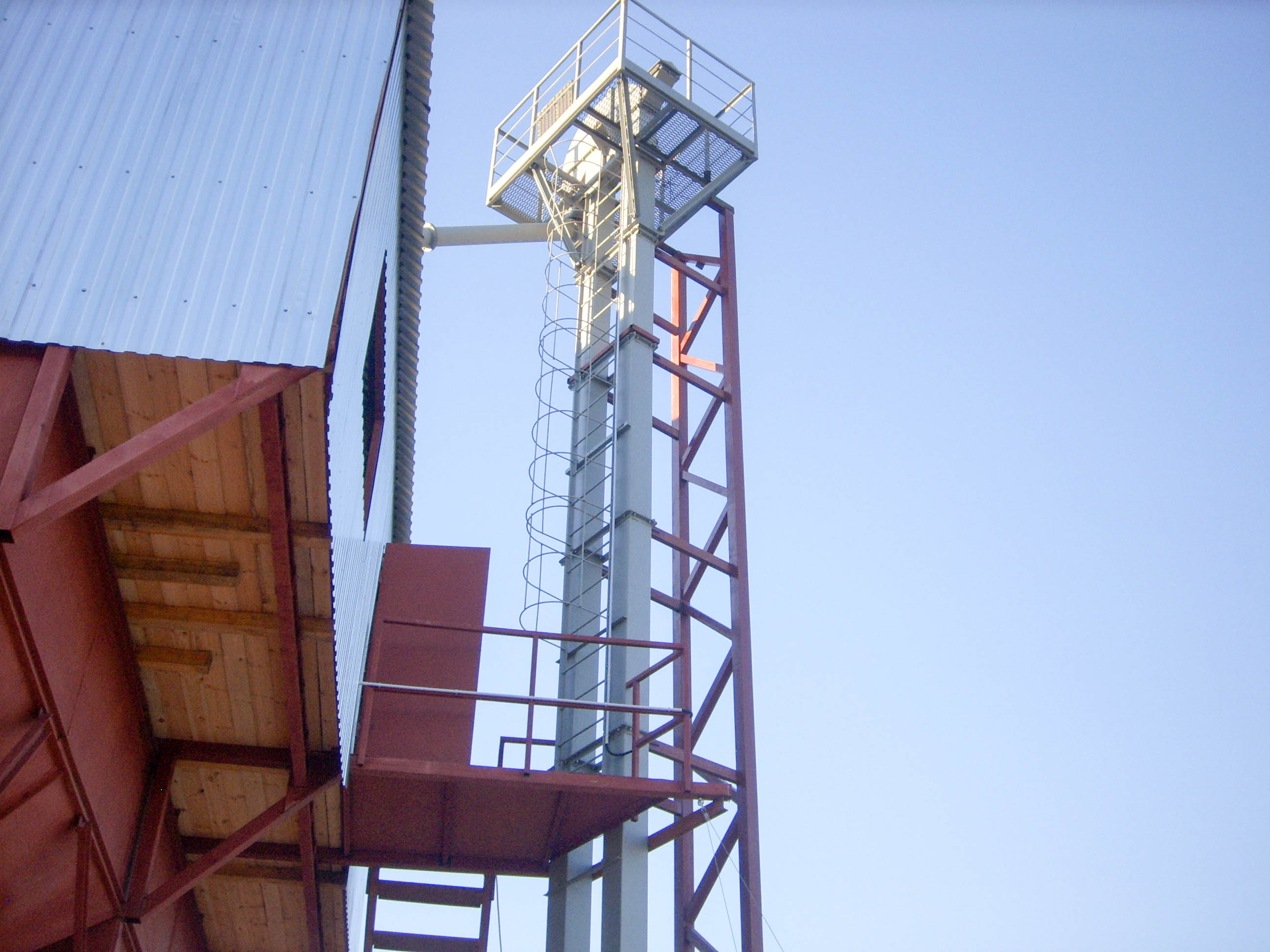

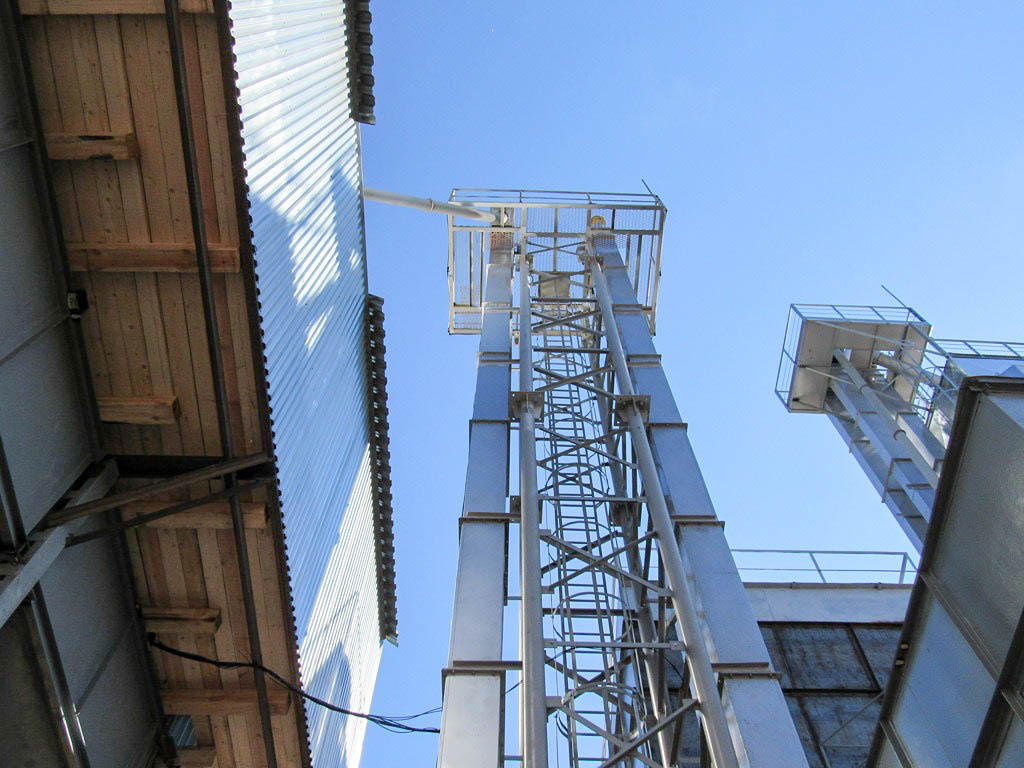

Устройство и эксплуатация самонесущей нории

Зерновая нория используется в сельском хозяйстве – механизм транспортирует в вертикальном направлении зерно, комбикорма, семена масличных культур и иные сыпучие грузы для дальнейшей переработки. Условия работы нории могут быть разными – открытые площадки и отапливаемые помещения, а также закрытые площадки без отопления (диапазон рабочих температур -40С до +40 С). Условия запыленности должны быть нормальными, отвечать должным требованиям пожаро- и взрывоопасности.

Сфера применения нории не ограничивается агропромышленным комплексом – это еще и различные отрасли промышленности, где требуется транспортировка сыпучих грузов, схожих с зерном и продуктами переработки зерна. Нория самонесущая устроена так, что нет необходимости закреплять головку и прокладок между секциями за счет точности изготовления конструкции и высокой степени ее жесткости.

Точность достигается благодаря тому, что при изготовлении подобных конструкций задействованы кондукторы и технологические стапели – так нория собирается быстрее и с меньшими затратами. Конструктивно механизм предполагает наличие:

• датчика подпора;
• датчика контроля сберегания ленты;
• устройства контроля скорости;
• действующее тормозное устройство, работающее в автоматическом режиме – используется для того, чтобы внезапная остановка механизма не вызвала обратный ход ленты.

Для изготовления норий иногда используют нержавеющую сталь, оцинковку. Деталями привода механизма могут быть муфта, мотор-редуктор, мотор-редуктор с рамой. Некоторые модели норий могут оснащаться взрыворазрядителями или ковшами из полимеров или металла. Полимерные ковши позволяют сократить затраты энергии на транспортировку грузов на 15%-20%, а также становится удобнее транспортировать влажные и трудносыпучие грузы, которые не будут налипать на поверхность.

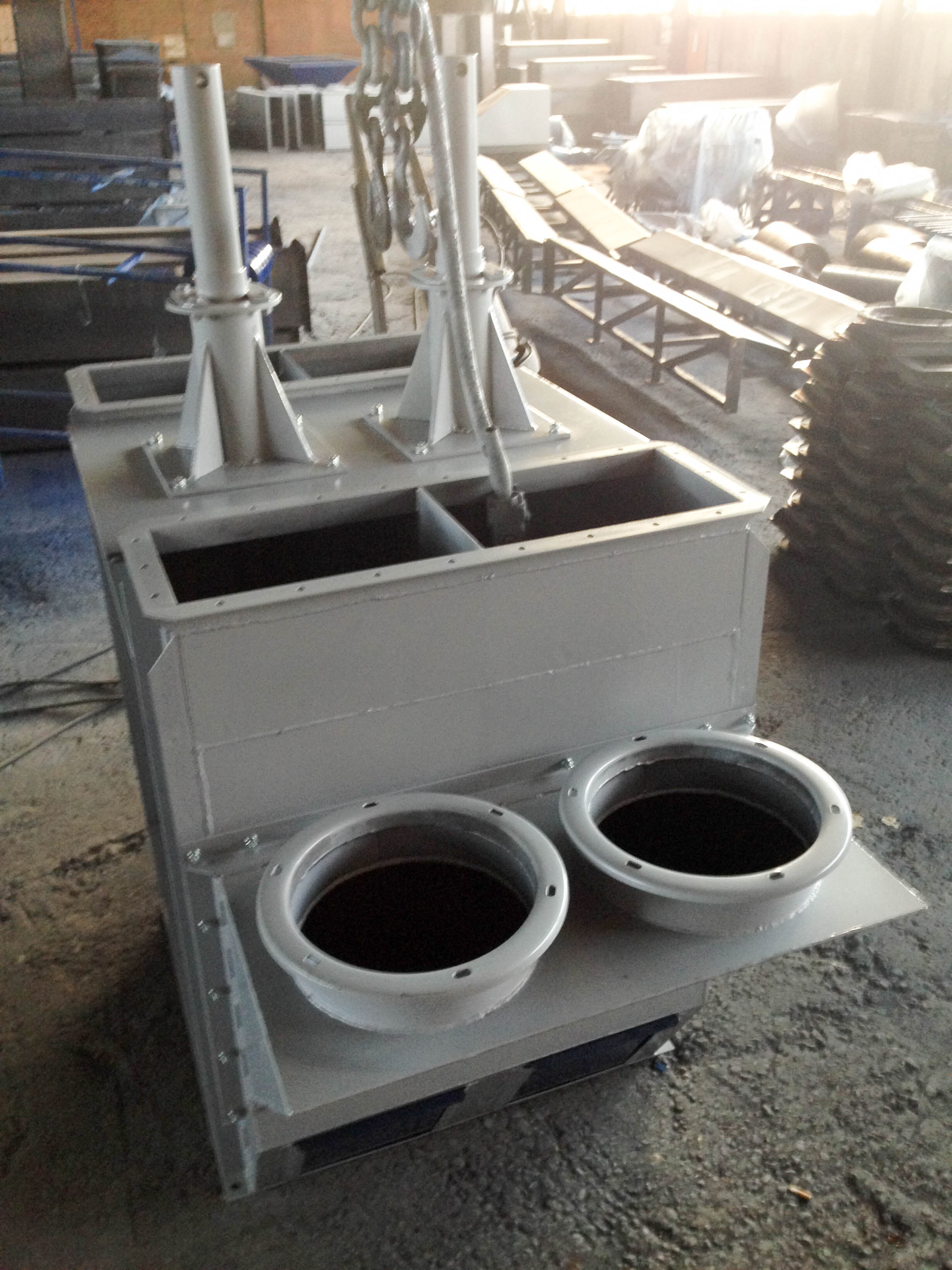

Производство двухпоточных норий

Двухпоточная нория (в сельском хозяйстве ее называют элеватором) является устройством, с  помощью которого осуществляется вертикальный подъем сыпучих материалов на неограниченную высоту. Сфера использования норий – не только сельское хозяйство, но и другие отрасли, в частности производство муки.

Конструктивно она представляет собой ленту, на которой имеются ковши, которые поднимают груз наверх. Как правило, такая лента размещается внутри прямоугольного туба. Ковши служат для того, чтобы подхватывать материал и поднимать его вверх, а разгрузка осуществляется через патрубок. Ковши прикрепляются к тяговому органу, который огибает натяжной и приводной барабаны. В качестве несущей части элеватора выступает сварной кожух из стали, имеющий разгрузочный и загрузочный патрубки. У привода имеется электрический двигатель, редуктор, муфты и специальное приспособление, которое не дает полотну двигаться в обратную сторону. Натяжное устройство, которое получает двухпоточная нория – грузовое или винтовое.

Полотно может двигаться с разной скоростью – для быстроходных это будет 4 метра в секунду, у тихоходных – до 1 метра в секунду. Тихоходные модели оснащаются сомкнутыми бортовыми направляющими ковши остроугольные и со скругленным дном, они прикрепляются к тяговым цепям боковыми стенками. Для быстроходных характерно использование глубоких и мелких ковшей, а тяговым органом выступает конвейерная лента из резины и ткани, либо цепь из коротких звеньев. Как правило, такие конвейеры поднимаются на высоту до 60 метров.

У полочного элеватора есть две вертикальные втулочные цепи, состоящие из пластин, они огибают тяговые звездочки вверху и натяжные звездочки снизу. К цепям прикрепляются захваты-полки, которые подобраны под размер и форму груза. Полки могут быть загружены в автоматическом режиме или в ручном, когда полки опрокидываются, происходит разгрузка. Цепи полочного элеватора движутся со скоростью 0,2-0,3 метра в секунду.

Нории могут иметь в качестве привода мотор-редуктор или контрпривод, а отходы производства помещаются в контейнеры и баки.
